當AI大模型迭代提速、“東數西算”工程持續推進，光通訊行業正迎來新一輪爆發式增長——2026年中國光模塊市場規模預計將達564億元，800G/1.6T高速光模塊快速放量，對封裝工藝的精度、穩定性和效率提出了前所未有的要求。

在光通訊器件（光模塊、光芯片、TOSA/ROSA組件）的封裝環節，焊錫工藝作為中心連接工序，直接決定了器件的傳輸性能和使用壽命。傳統焊錫工藝早已難以適配高級光通訊器件的微型化、高密度封裝需求，而激光焊錫技術憑借其精細可控、低熱損傷的優勢，逐漸成為行業升級的“關鍵抓手”，悄悄改寫著光通訊封裝的行業格局。

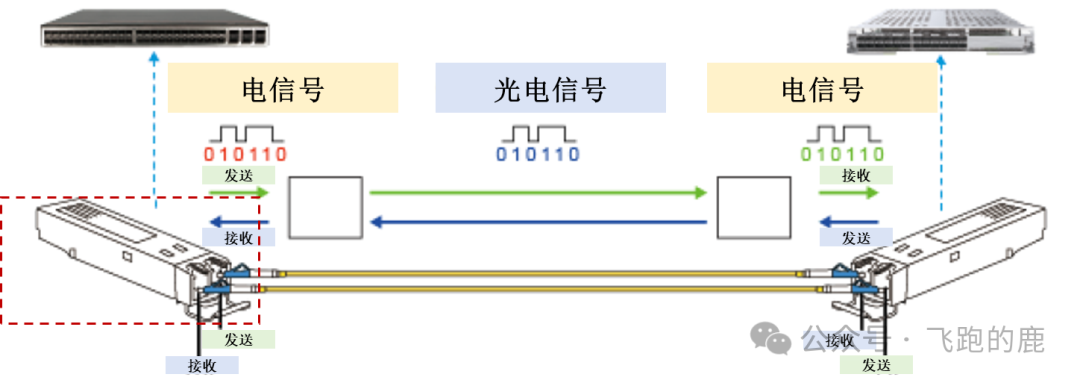

光通訊器件的中心使命是實現光信號與電信號的高效轉換，而封裝環節的焊錫連接，相當于為這些“信號轉換器”搭建“神經樞紐”——無論是光芯片與PCB板的連接，還是TOSA/ROSA組件的組裝，亦或是光模塊外殼的密封，都離不開焊錫工藝。

但光通訊封裝的焊錫，和我們?nèi)粘Ｒ姷降钠胀ê稿a完全不同，其中心要求堪稱“苛刻”：

?高精度：光芯片、電芯片等中心部件尺寸極小（部分只幾微米），焊錫點位精細到0.1mm以內，一旦偏差就會導致信號傳輸中斷或損耗增加；

?低熱損傷：光芯片、光纖等部件對溫度極度敏感，過高的焊接溫度會導致器件性能衰減，甚至直接損壞；

?高可靠性：光通訊器件多應用于數據中心、電信骨干網等場景，需長期穩定運行，焊錫接頭需具備極強的抗振動、抗溫變能力，杜絕虛焊、脫焊；

?高效率：隨著800G/1.6T光模塊量產需求提升，封裝環節需實現自動化、規模化生產，焊錫工藝需適配流水線作業，兼顧效率與一致性。

傳統的烙鐵焊、波峰焊等工藝，要么精度不足、易產生偏差，要么熱量擴散范圍廣、損傷器件，要么無法適配自動化量產，早已難以滿足高級光通訊封裝的需求。此時，激光焊錫技術的出現，恰好解決了這些“痛點”。

激光焊錫技術是以激光為熱源，將焊錫材料融化后，精細作用于焊接點位，實現部件間的可靠連接。其中心優勢的本質，是“精細控溫、精細定位”，完美匹配光通訊封裝的中心需求，具體可以分為3個關鍵點：

01

1. 精細聚焦，適配微型化封裝

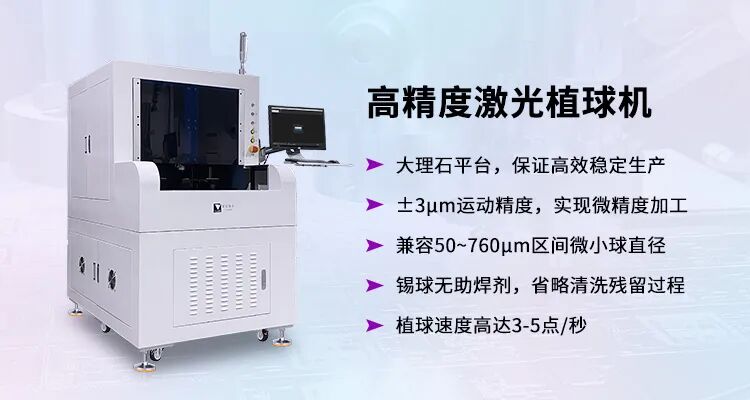

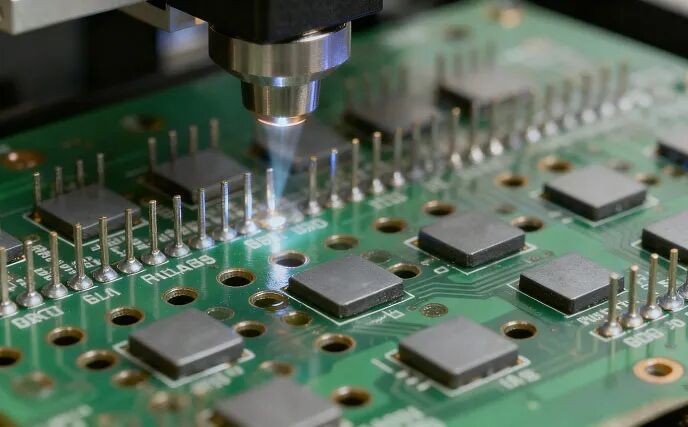

激光焊錫可通過光學系統將激光聚焦成直徑只幾十微米的光斑，能夠精細作用于光芯片、TOSA組件等微型部件的焊錫點位，哪怕是0.1mm以內的細微接頭，也能實現精細焊接，杜絕偏差導致的信號損耗。

相比傳統烙鐵焊“大范圍接觸”的方式，激光焊錫的聚焦性更強，不會對周邊的敏感部件造成干擾，尤其適合光模塊內部高密度、微型化的封裝場景——比如光芯片與驅動芯片的連接、光纖接口的固定等。

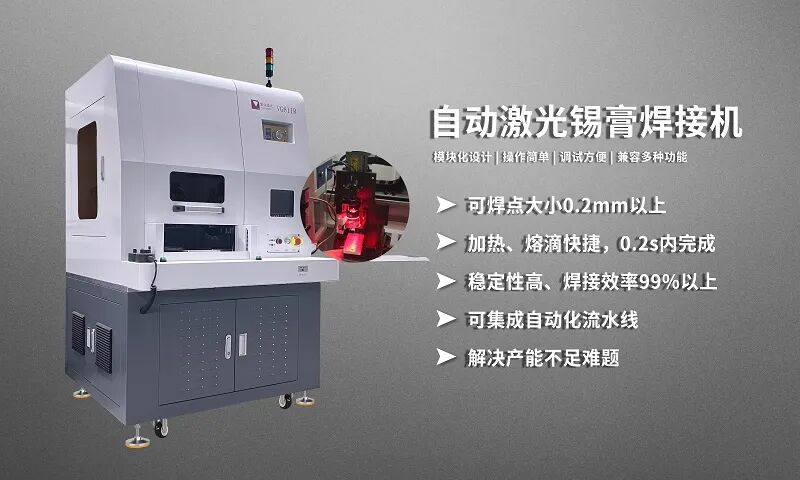

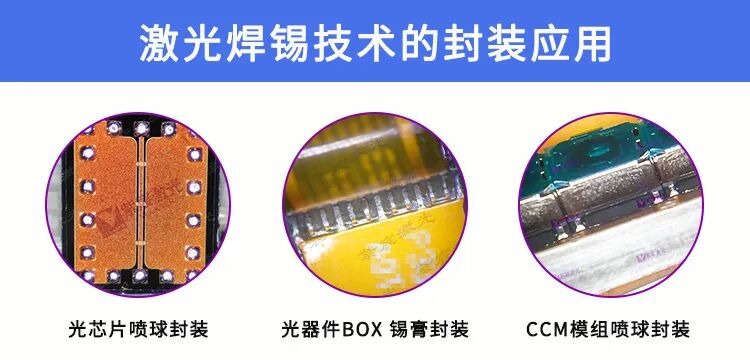

隨著光通訊行業向高速化、微型化升級，激光焊錫技術已廣泛應用于光模塊、光芯片、光器件等中心產品的封裝環節，成為高級光通訊器件量產的“必備工藝”，以下3個實戰場景較好代表性：

場景1：光模塊封裝（中心應用場景）

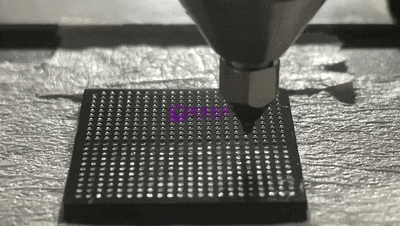

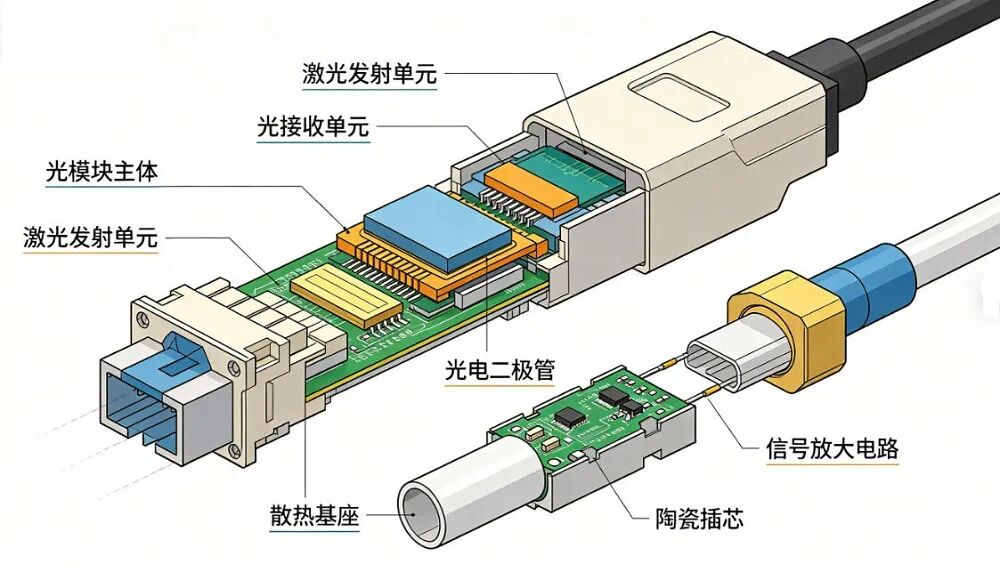

光模塊作為光通訊系統的中心器件，其內部包含TOSA（光發射組件）、ROSA（光接收組件）、電芯片、PCB板等多個部件，每個部件的連接都需要高精度焊錫。激光焊錫主要用于光模塊內部的3個關鍵環節：

?TOSA/ROSA組件與PCB板的連接，精細焊接引腳，保障光信號與電信號的高效傳輸；

?電芯片（驅動芯片、DSP芯片）與PCB板的焊接，避免高溫損傷芯片，保證芯片性能穩定；

?光模塊外殼的密封焊接，實現防塵、防潮，保障光模塊在復雜環境下的長期穩定運行。

據行業數據顯示，采用激光焊錫技術后，光模塊封裝的不良率可降低至0.5%以下，遠低于傳統焊錫工藝的3%-5%，同時生產效率提升30%以上，完美適配高速光模塊的量產需求。

場景2：光芯片封裝

光芯片作為光通訊器件的“心臟”，其封裝質量直接決定了器件的傳輸速率和穩定性。激光焊錫憑借低熱損傷、高精度的優勢，成為高級光芯片封裝的中心工藝——無論是25G DFB芯片，還是100G EML高級芯片，都需要激光焊錫實現芯片與載體的可靠連接。

例如，在長光華芯等企業的100G EML芯片量產過程中，激光焊錫技術有效解決了傳統焊錫高溫損傷芯片的問題，助力高級光芯片實現國產化突破，緩解了行業“卡脖子”困境。

場景3：光纖連接器封裝

光纖連接器是光通訊傳輸?shù)摹敖涌凇保浞庋b需要實現光纖與陶瓷插芯、金屬外殼的精細連接，要求焊錫接頭無空隙、無虛焊，否則會導致光信號損耗增加。激光焊錫可精細控制焊錫量和焊接溫度，實現光纖連接器的精密封裝，保障光信號的低損耗傳輸，廣泛應用于數據中心、電信骨干網等場景。

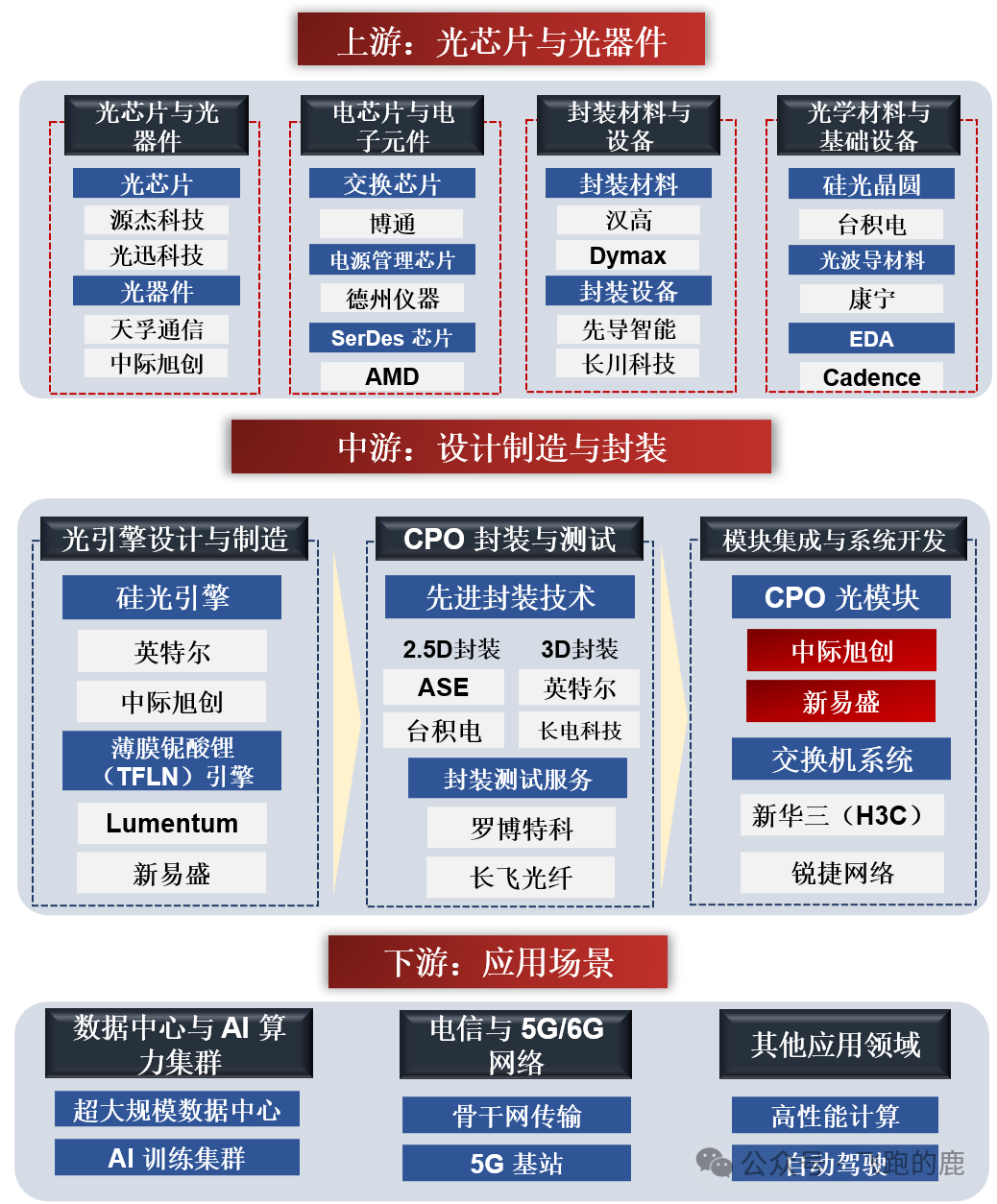

當前，光通訊行業正處于“高速化、國產化”的雙重浪潮中——一方面，800G/1.6T高速光模塊成為市場主流，對封裝工藝的要求持續提升；另一方面，光芯片、光模塊等中心器件的國產替代加速，對封裝工藝的自主可控提出了更高要求。

激光焊錫技術作為高級光通訊封裝的中心工藝，不只能夠滿足高速器件的封裝需求，還能實現工藝的自主可控，助力國內光通訊企業突破海外技術壁壘。例如，華工科技作為同時布局激光技術和光通訊業務的榜樣企業，其激光焊錫設備已廣泛應用于自身光電器件的封裝環節，實現了“技術同源、產業協同”，進一步提升了產品競爭力。

未來，隨著AI算力需求的持續爆發、“十五五”規劃對新型基礎設施的布局，光通訊器件將向更高速、更微型、更集成的方向發展，激光焊錫技術也將持續升級——比如結合機器視覺實現更精細的定位、結合AI算法實現焊接參數的自動優化，進一步提升封裝效率和質量，成為光通訊行業高質量發展的“中心支撐”。
